Доводчики стекол на калину своими руками


- Лучший помощник калину автолюбителя

Главная > Легковые, Ремонт > Доводчик стекол на Калину

доводчик стекол на калину

Как-то раз, просматривая ролики на YouTube, наткнулся на видео, в котором чувак рассказывал о том, как можно улучшить свой автомобиль, сделать езду более комфортной. Одной из его доработок была установка доводчика стёкол. Очень удобная штука, подумал я. Особенно летом, когда стёкла то и дело приходится закрывать/открывать. Загорелся установить такой доводчик и себе на Калину.

Покопавшись в интернете вычислил, что, в основном, все устанавливают доводчики 2-х производителей — Mongoose PWM-2 или Convoy CL-250. Оба рассчитаны на два стекла и подключаются практически идентично. Выбрал второй, сам не знаю почему.

Установка доводчика стёкол на Калину

И так, приступим к установке доводчика Convoy CL-250. Устанавливать его легче всего в переднюю водительскую дверь, доводчики стекол на калину своими руками так как в нее заходят все необходимые провода.

Для начала необходимо снять обшивку двери. Теперь у Вас появился доступ ко всем необходимым элементам проводки. Посмотрим на схему подключения, которая идет вместе с доводчиком. Красный и чёрный провода — это питание (+ и — соответственно). Красный можно подключить к «+», идущему на кнопки — это бело-черный провод. Минус так же можно подключить к «-» на кнопках — тонкие чёрные провода, идущие сразу к 3-м кнопками или же просто прикрутить к одному из болтов на двери. Я выбрал первый вариант.

схема подключения доводчика калина

Теперь обратим внимания на короткие толстые провода — чёрный, красный и красно-чёрный. Их необходимо соединить между собой в зависимости от управляющего сигнала — если управление осуществляется по «-» (отрицательному импульсу), то красно-чёрный провод соединяем с чёрным, если же по «+», то красно-черный подключаемых к красному проводу.

схема кнопок ЭСП калина

Что касается управляющего сигнала (который запускает доводчик), то на Калине это «+». Это жёлтый провод, который Вы можете найти в низу двери в купе с другими проводами, идущими к замку. Снимаем с него часть изоляции и прикручиваем (или даже припаиваем) к нему оранжевый тонкий провод доводчика. Теперь, после постановки авто на штатную сигнализацию на доводчик так же будет идти команда «закрыть все окна».

Это можно проверить — после нажатия на кнопку блокировки дверей доводчик должен издать клацающие звуки.

Но перед этим Вы должны сделать ещё одну важную вещь. Питание для доводчика мы взяли от кнопок, а питание на кнопки подаётся только при включенном зажигание. Что бы это исправить нужно вместо реле стеклоподъемников установить перемычку. Таким образом питание будет подаваться постоянно.

peremuchka-esp

установка перемычки эсп калина

И так, доводчик клацает, но окна ещё почему-то не закрываются. Все потому, что мы не подключили последние 4 провода. Их нужно подключать в разрыв плюсового провода, идущего непосредственно к электродвигателю ЭСП. На старых версиях Калины это синий и голубой провода, на более новых — синий и оранжевый.

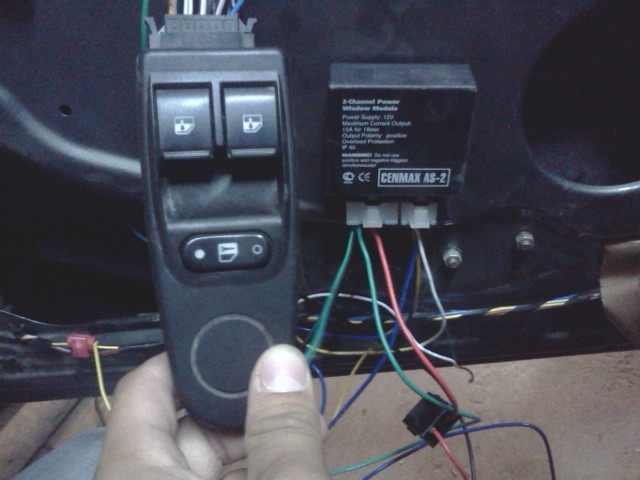

установка доводчика на калину

Берём синий провод, перерезаем пополам и зачищаем оба конца. К концу, который идёт от кнопки припаиваем (прикручиваем) жёлтый провод, к концу, который идёт к двигателю — желто-зелёный. Тоже самое проделываем с голубым (оранжевым) проводом. Только теперь к концу, идущему к кнопке припаиваем белый провод, к двигателю — желто-черный.

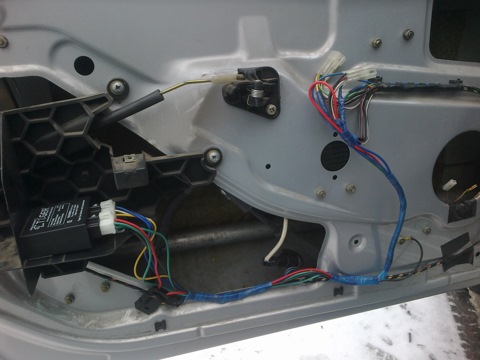

Теперь схема должна работать. Что бы полноценно закончить установку доводчика стёкол на Калину, нужно смотать провода в красивые, ровные жгуты, которые не будут болтаться при езде и издавать лишних шумов. Сам доводчик можно прикрепить к двери при помощи двухстороннего скотча (у меня шел в комплекте).


Источник: http://car-hobby.ru/dovodchik-stekol-na-kalinu.html
