Электролебёдка своими руками для вспашки огорода часть 1

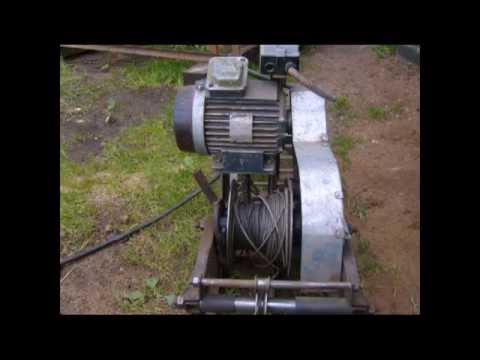

Ведущий канала «Умный город» рассказал об устройстве самодельной электролебедки, которую использует для вспашки земли. Двигатель 1,1 киловатта. 220 вольт. Редуктор на 40. Крепится ременной передачей. Электромагнитный пускатель. Пульт управления. Конденсатор. Вся конструкция крепится на одной раме. Схему можно найти в электролебёдка своими руками для вспашки огорода часть 1 интернете. Приспособление для вспашки огорода сделано своими руками.

Редуктор крепится уголком к раме с возможностью регулировки. Сделаны пазы. А после него барабан. Сделан из трубы 150. К трубе приварены фланцы. На видео показано, как через барабан проходит вал, как он крепится. Сделан реверс. Чтобы размотать трос, надо было включить задний ход и он разматывался. Это происходит очень долго, поэтому решили сделать, чтобы барабан крутился назад в холостую. Вытащили вал диаметром 35. Подшипники могут быть разные, здесь 36. Этот вал будет намертво привариваться к барабану.

8557e503-e950-4db5-9716-67e53045eebd


Взяли с передних, наружных гранат, потому что у них шлицевая часть длинная. Сама ступицу можно подобрать. А у внутренних она толстая, ничего не подберешь. У гранат есть внутренняя обойма, всё подходит. Две обоймы свариваются и можно сделать одну общую. Точим на редуктор переходную втулку. Одну части гранаты вставляем под приварку. Потом передняя ступица.

Электролебедка для вспашки руками7af759ef-fc85-4987-b04b-ac4b6c4a5098

Вращается редуктор электролебедки, ступица соединила два лицевых вала. Полностью барабан. Когда мы отодвигаем ступицу, крутится всё отдельно. Редуктор не трогаем, а разматываем трос и барабан движется в холостую. Опять надо подключить вал. Переводим, и вся механика крутится вместе. Подробности об устройстве для вспашки на видео, размещенном в начале публикации.


Источник: http://izobreteniya.net/elektrolebedka-dlya-vspashki-rukami/
